9月18日，海南省市場(chǎng)監(jiān)督管理局官方網(wǎng)站發(fā)布《一次性塑料制品中不可生物降解成分的檢測(cè) 紅外光譜法和熱裂解-氣相色譜/質(zhì)譜聯(lián)用法》（DB 46/T 557-2021）。

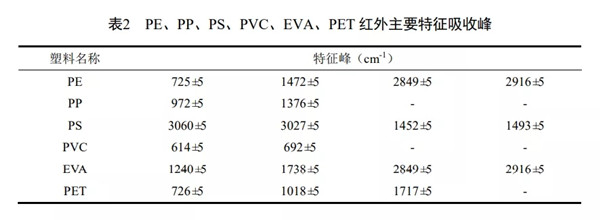

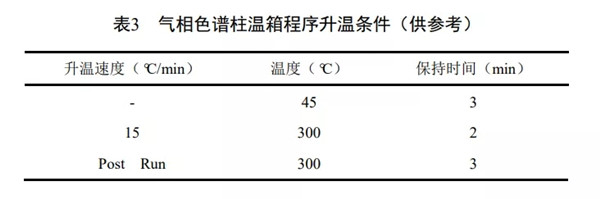

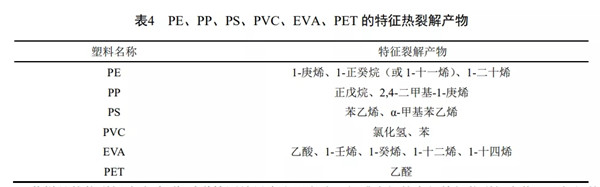

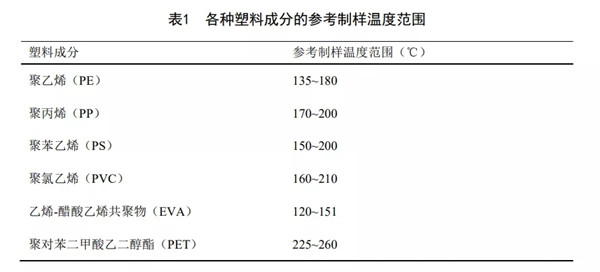

該標(biāo)準(zhǔn)按照GB/T 1.1—2020《標(biāo)準(zhǔn)化工作導(dǎo)則 第1部分：標(biāo)準(zhǔn)化文件的結(jié)構(gòu)和起草規(guī)則》的規(guī)定 起草，由海南省生態(tài)環(huán)境廳提出并歸口，起草單位為海南大學(xué)、北京市理化分析測(cè)試中心，主要起草人為馮玉紅、魏曉曉、張名楠、張梅、李琴梅、謝艷麗、于文輝、崔芃、劉偉麗、 高峽、竇智峰、劉艷鳳、王桂振、周雪晴。本文件規(guī)定了一次性塑料制品及一次性紙塑制品中聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、 聚氯乙烯（PVC）、乙烯-醋酸乙烯共聚物（EVA）和聚對(duì)苯二甲酸乙二醇酯（PET）的檢測(cè)方法。 本文件適用于主成分為一種或兩種聚合物的一次性塑料制品及一次性紙塑制品的檢測(cè)。制品中單種 聚合物PE、PP、PS、EVA的含量不應(yīng)低于20%（m/m），PVC含量不應(yīng)低于40%（m/m），PET制品要 求主成分僅為PET一種聚合物。GB/T 6040，GB/T 32199，GB/T 6682 和 GB/T 2035 中界定的術(shù)語(yǔ)和定義適用于本文件。 每種塑料的化學(xué)組成和結(jié)構(gòu)有著明顯的區(qū)別，其紅外吸收光譜上具有相應(yīng)的特征峰，且其在高溫 條件下裂解會(huì)產(chǎn)生相應(yīng)的特征熱裂解產(chǎn)物。利用紅外吸收光譜上的特征峰，以及高溫裂解產(chǎn)生的特征熱 裂解產(chǎn)物經(jīng)色譜分離、質(zhì)譜鑒定，判定未知塑料制品中是否含有目標(biāo)成分。塑料制品：選取潔凈無(wú)褶皺塑料制品上無(wú)印刷油墨和膠黏劑的部位（若不潔凈，需用水清洗干凈并 烘干）。當(dāng)制品為均勻材質(zhì)，如塑料袋、餐具等制品時(shí)，裁剪獲得厚度不小于 10 μm、面積不小于 16 mm2 （或尺寸不小于 4 mm×4 mm）的樣品，當(dāng)樣品厚度小于 10 μm 時(shí)，折疊后將樣品置于加熱臺(tái)上，逐漸 提高加熱臺(tái)溫度（溫度參考范圍為 60℃~300℃），觀察樣品變化情況，樣品軟化后，立即壓平制成厚度 約為 10 μm~20 μm 的薄片，備用；當(dāng)制品為非均勻材質(zhì)如多層復(fù)合膜、袋，或當(dāng)制品褶皺較多時(shí)，將 樣品置于加熱臺(tái)上，逐漸提高加熱臺(tái)溫度（溫度參考范圍為 60℃~300℃），觀察樣品變化情況，樣品軟 化后，立即壓平制成厚度約為 10 μm~20 μm 的薄片，備用，各塑料成分的參考制樣溫度范圍見(jiàn)表 1。紙塑制品：選取紙塑制品塑料層潔凈無(wú)褶皺無(wú)印刷油墨的部位（若不潔凈，需用脫脂棉蘸水擦拭干 凈塑料層并烘干樣品），將塑料層揭下，折疊后加熱壓制成薄片，獲得厚度不小于 10 μm，面積不小于 16 mm2（或尺寸不小于 4 mm×4 mm）的樣品，備用。調(diào)節(jié)傅里葉變換紅外光譜儀處于正常工作狀態(tài)，選擇波數(shù)范圍 4000 cm-1~600 cm-1，分辨率為 4 cm-1。在衰減全反射模式下，依次采集紅外光譜背景吸收譜圖和試樣吸收譜圖，掃描 8~32 次，譜圖不進(jìn)行平 滑處理。依次查找樣品的紅外吸收譜圖中是否含有 PE、PP、PS、PVC、EVA、PET 的特征峰。各塑料主要 紅外特征吸收峰詳見(jiàn)表 2 及附錄 A。 選取 PE 塑料具有代表性的一組吸收峰，位置為 725 cm-1±5 cm-1、1472 cm-1±5 cm -1、2849 cm-1±5 cm-1 和 2916 cm-1±5 cm-1，作為其特征峰。 選取PP塑料具有代表性的一組吸收峰，位置為972 cm-1±5 cm-1和1376 cm-1±5 cm-1，作為其特征峰。選取 PS 塑料具有代表性的一組吸收峰，位置為 3060 cm-1±5 cm-1、3027 cm-1±5 cm-1、1452 cm-1±5 cm-1 和 1493 cm-1±5 cm-1，作為其特征峰。 選取 PVC 塑料具有代表性的一組吸收峰，位置為 614 cm-1±5 cm-1 和 692 cm-1±5 cm -1，作為其特征峰。 選取 EVA 塑料具有代表性的一組吸收峰，位置為 1240 cm-1±5 cm-1、1738 cm-1±5 cm-1、2849 cm-1±5 cm -1 和 2916 cm-1±5 cm-1，作為其特征峰。 選取 PET 塑料具有代表性的一組吸收峰，位置為 726 cm-1±5 cm-1、1018 cm-1±5 cm-1 和 1717 cm-1±5 cm -1，作為其特征峰。若樣品的紅外吸收譜圖中出現(xiàn) PE、PP、PS、PVC 或 EVA 全部特征峰時(shí)，則判定樣品中含有 PE、 PP、PS、PVC 或 EVA。若樣品的紅外吸收譜圖中同時(shí)出現(xiàn) PE 以及 EVA 的全部特征峰，則判定樣品中含有 EVA。 若樣品的紅外吸收譜圖中出現(xiàn) PET 的全部特征峰，或者樣品的紅外吸收譜圖中僅出現(xiàn) PE、PP、PS、 PVC、EVA、PET 的部分特征峰，則需將樣品進(jìn)行熱裂解/氣相色譜-質(zhì)譜檢測(cè)，以做進(jìn)一步判定。 若樣品的紅外吸收譜圖未出現(xiàn)上述一組或多組特征峰中的任何特征峰，則判定樣品中未檢出 PE、 PP、PS、PVC、EVA 或 PET。若樣品的紅外吸收譜圖中未出現(xiàn)明顯的吸收峰，則需將樣品進(jìn)行熱裂解-氣相色譜/質(zhì)譜檢測(cè)，以做 進(jìn)一步判定。選取潔凈無(wú)褶皺的塑料制品上無(wú)印刷油墨無(wú)膠黏劑的部位（若不潔凈，需用水清洗干凈并烘干）， 裁剪成小碎片，選取約 0.1 mg?0.5 mg 的樣品，備用。采用恒溫裂解方式，熱裂解溫度為 600℃，裂解時(shí)間 30 s。色譜柱：5%苯基-甲基聚硅氧烷石英毛細(xì)管柱（30 m×0.25 mm×0.25 μm）或性能相當(dāng)?shù)纳V柱；進(jìn) 樣口溫度參考條件：300℃；柱溫條件見(jiàn)表 3。質(zhì)譜參考條件：離子源為電子轟擊離子源（EI 源），離子源溫度為 230℃；采集方式：全掃描離子 采集模式（Scan），采集范圍(29?800) m/z。依次查找樣品的熱裂解-氣相色譜/質(zhì)譜檢測(cè)結(jié)果中是否含有 PE、PP、PS、PVC、EVA、PET 的特 征熱裂解產(chǎn)物，各塑料主要特征裂解產(chǎn)物詳見(jiàn)表 4。選取 PE 的典型熱裂解產(chǎn)物 C7、C10（或 C11）和 C20，其中 C7 為 1-庚烯（CAS：592-76-7），C10 為 1-正癸烷（CAS：124-18-5），C11 為 1-十一烯（CAS：821-95-4），C20 為 1-二十烯（CAS：3452-07-1）， 作為其特征熱裂解產(chǎn)物； 選取 PP 的典型熱裂解產(chǎn)物 C5和 C9，其中 C5為正戊烷（CAS：109-66-0），C9 為 2,4-二甲基-1-庚烯 （CAS：19549-87-2），作為其特征熱裂解產(chǎn)物； 選取 PS 的典型熱裂解產(chǎn)物 T 和 αS，其中 T 為苯乙烯（CAS：100-42-5），αS 為 α-甲基苯乙烯（CAS：98-83-9），作為其特征熱裂解產(chǎn)物； 選取 PVC 的典型熱裂解產(chǎn)物 HCl 和 B，其中 HCl 為氯化氫（CAS：7647-01-0），B 為苯（CAS：71-43-2），作為其特征熱裂解產(chǎn)物； 選取 EVA 的典型熱裂解產(chǎn)物 AC、C9、C10、C12和 C14，其中 AC 為乙酸（CAS：64-19-7），C9為 1-壬烯（CAS：124-11-8），C10為 1-癸烯（CAS：872-05-9），C12為 1-十二烯（CAS：112-41-4），C14為 1-十四烯（CAS：1120-36-1），作為其特征熱裂解產(chǎn)物； 選取 PET 的典型熱裂解產(chǎn)物 AH（乙醛，CAS：75-07-0），作為其特征熱裂解產(chǎn)物。 當(dāng)裂解產(chǎn)物含量較低時(shí)，可使用目標(biāo)物特征碎片離子峰進(jìn)行檢索。 各塑料熱裂解產(chǎn)物的總離子流圖及特征熱裂解產(chǎn)物質(zhì)譜圖詳見(jiàn)附錄 B。若樣品的熱裂解-氣相色譜/質(zhì)譜檢測(cè)結(jié)果中出現(xiàn)上述一組或多組的全部特征熱裂解產(chǎn)物，且與紅外 結(jié)果組別一一對(duì)應(yīng)時(shí)，判定樣品中含有 PE、PP、PS、PVC、EVA 或 PET。若樣品的熱裂解-氣相色譜/ 質(zhì)譜檢測(cè)結(jié)果中未出現(xiàn)上述一組或多組的全部特征熱裂解產(chǎn)物，判定樣品中未檢出 PE、PP、PS、PVC、 EVA 或 PET。若樣品中未檢出 PE、PP、PS、PVC、EVA 或 PET，則報(bào)告結(jié)論為：該樣品中未檢出 PE、PP、PS、 PVC、EVA 或 PET；若樣品中檢出 PE、PP、PS、PVC、EVA、PET 中的一種或幾種，則報(bào)告結(jié)論中需 明確樣品中含有的目標(biāo)物的種類。來(lái)源：海南省市場(chǎng)監(jiān)督管理局官方網(wǎng)站
公司主營(yíng)：全生物降解顆粒、全生物降解改性料、全生物降解吹膜料、全生物降解淋膜料、全生物降解背心袋、全生物降解購(gòu)物袋、全生物降解奶茶袋等。
江門市玖潤(rùn)環(huán)保新材料有限公司
使用最新版抖音掃碼，關(guān)注@江門市玖潤(rùn)環(huán)保新材料有限公司
微信公眾號(hào)
